Schiebeschalter DP3T on-on-on

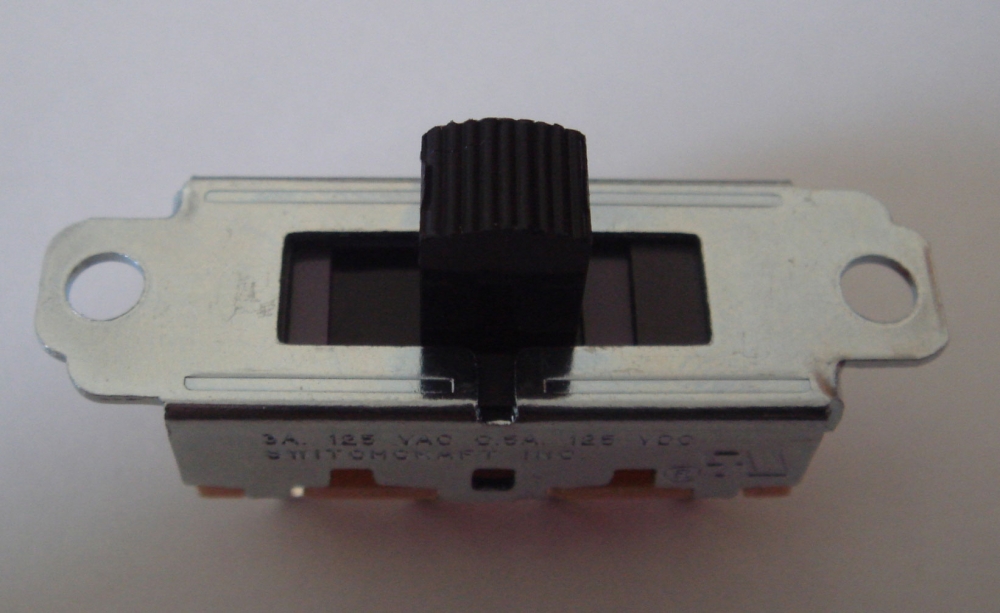

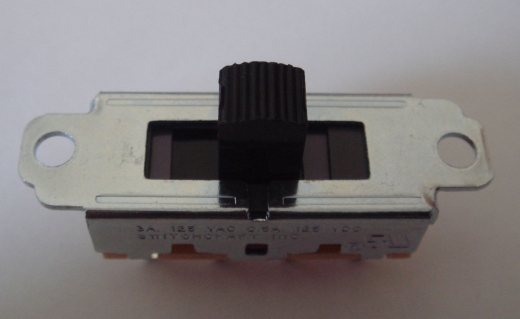

Switchcraft Schiebeschalter DP3T on-on-on
Umschaltfunktion: ON - ON - ON

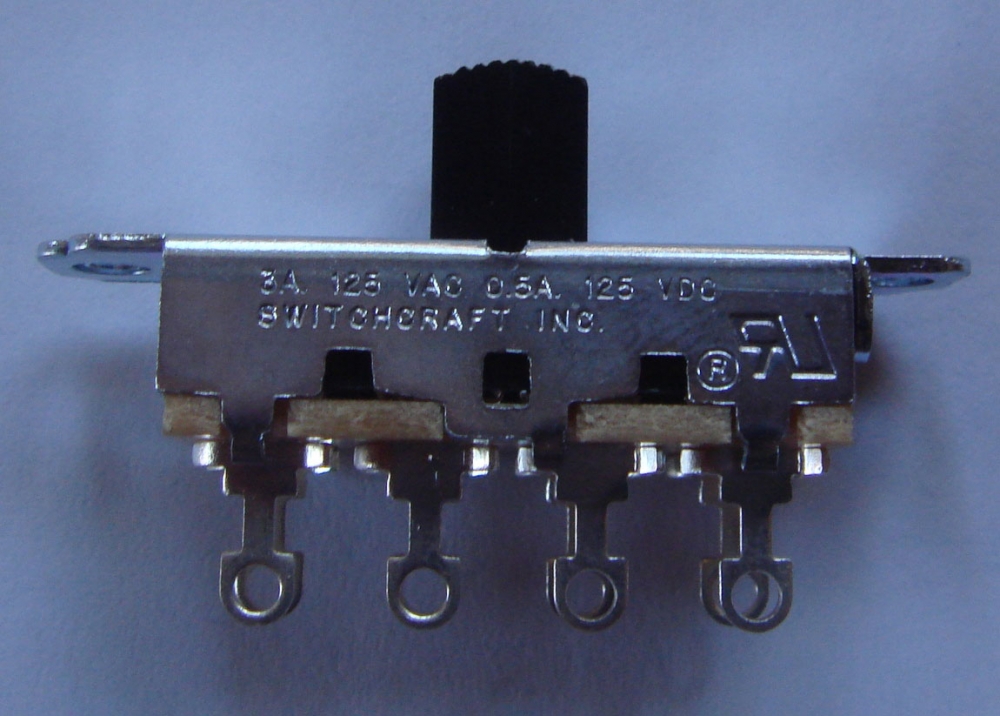

Kontaktbelastung: 3 A / 125 V
Klemmenart: Lötösen
Montageart: Panel

Für Modifikationen an Fender® Jaguar, Mustang und ähnlichen Modellen
Der Switchcraft DP3T on-on-on ist ein Standardbauteil für bestimmte Fender-Modelle und bietet durch seine drei Positionen mehr Möglichkeiten als ein herkömmlicher 2-Wege-Schalter.
Eignung nach Modell

    Fender Mustang / Duo-Sonic: Dies ist der Original-Ersatzschalter (Fender Part# 0080147000). Er wird dort verwendet, um die Tonabnehmer in den Stellungen „Phase aus“ – „Aus“ – „Phase an“ (oder ähnliche Konfigurationen) zu schalten.
    Fender Jaguar: Hier ist er als Modifikation interessant. Standardmäßig nutzt die Jaguar DPDT-Schalter mit 2 Positionen (Ein/Aus). Mit der DP3T-Version kannst du eine dritte Option hinzufügen, wie z. B. eine Serienschaltung beider Pickups oder verschiedene Kondensator-Werte für den „Strangle Switch“.

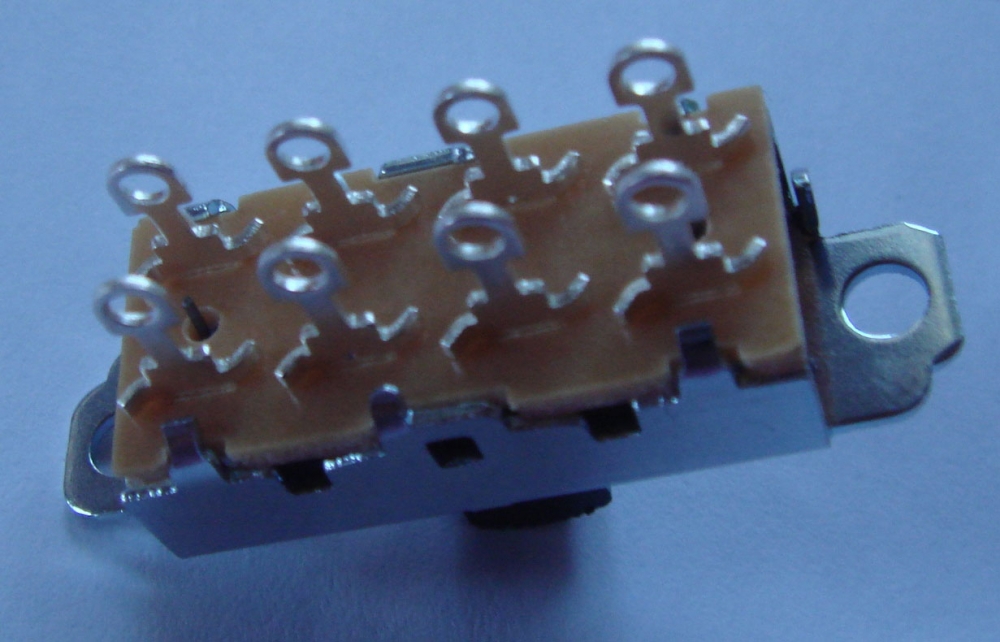

    Kontaktkonfiguration (DP3T): Der Schalter hat 8 Lötösen (2 Pole mit je 4 Anschlüssen).
    Schaltfunktion: Die 3 Positionen (Ein-Ein-Ein) erlauben komplexe Verschaltungen, bei denen in der Mittelstellung oft unterschiedliche Kontakte gleichzeitig gebrückt werden.
    Belastbarkeit: Mit 3 A / 125 V ist er für die schwachen Signale passiver Tonabnehmer mehr als ausreichend dimensioniert.
    Montage: Da es sich um eine Panel-Montage handelt, passt er direkt in die Metall-Kontrollbleche (Plates) von Fender-Gitarren.

Wichtige Hinweise für den Einbau

    Befestigung: Die Montagelöcher bei Switchcraft-Schaltern haben oft kein Gewinde. Du benötigst in der Regel passende Schrauben und Muttern (oft US-Maß 4-40), die häufig nicht im Lieferumfang enthalten sind.
    Schaltplan: Da der DP3T mehr Anschlüsse als der Standard-Jaguar-Schalter hat, musst du den Verdrahtungsplan genau anpassen. Ein direkter 1-zu-1-Tausch ohne Umverkabelung funktioniert nicht, wenn vorher ein 2-Positions-Schalter verbaut war.
